FT8012系列射頻導納物位計
通用安全建議
1. 儀表重約5KG或更多，且長度較長，因此建議搬運儀表時，輕拿輕放，除注意人員和儀表安全外，還應注意周圍物品的安全。
2. 儀表使用交流高壓電源，安裝和調試時，請注意用電安全。
3. 現場使用和維護時必須遵守“嚴禁帶電開蓋”的原則，推薦斷電10分鐘后再操作。
4. 儀表安裝時，請首先仔細閱讀本說明書并注意現場的不安全因素，避免危險。
5. 安裝前應確認現場和電源達到安全安裝條件，并確認儀表符合現場工藝應用條件要求。
6. 本儀表不存在易損件，一般情況下無需備品備件，正確安裝和調試后即可可靠運行。
本儀表為免維護儀表,無需經常進行維護，必要時可進行調試。如出現儀表故障，請聯絡我公司服務工程師，參見本使用說明7.9節。
本說明書僅作為對該型號儀表進行安裝調試時的參考資料，不具有任何技術及法律權威性，如遇版本更改恕不另行通知，對本說明書中所涉及到的技術問題的最終解釋權歸天津菲特測控儀器有限公司所有
版本 Ver4.12.01.01.0
第一章 概述
1.1簡介

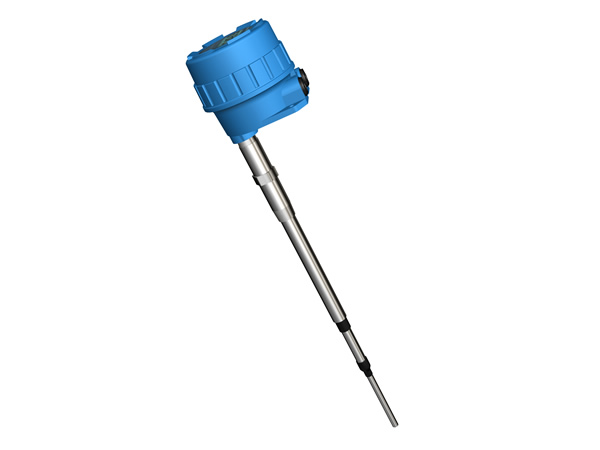

本說明書適用于GRLSTM FT8012系列通用型點位控制儀表，產品用于限位控制和報警，適用于絕大多數應用場合，以下簡稱FT8012。儀表廣泛應用于工業和民用現場，無論室內和戶外，本儀表相對其他形式儀表，對現場安裝條件均無特別要求。圖1.1 為FT8012物位計外形示意圖。
FT8012為通用型點位控制儀表，儀表由一個電子單元、一套防爆外殼和桿式或纜式傳感元件(亦稱傳感器或探頭)組成，傳感器可選多種材質，可整體或分體型安裝。整體安裝指將電子單元和傳感元件配置在同一個防爆外殼上，分體型安裝指電子單元和傳感元件分別配置在兩個獨立的防爆外殼上，中間用廠家特制的電纜連接。
本儀表在設計上嚴格遵循了以下國際和中國標準及法規：
本儀表安全設計上符合IEC61010-1：2001標準。
本儀表電磁兼容設計上符合IEC 61326：1998+Al標準。
本儀表防爆設計上符合：
GB 3836.1-2010 爆炸性環境 第1部分：設備 通用要求
GB 3836.2-2010 爆炸性環境 第2部分：由隔爆外殼“d”保護的設備
GB 3836.4-2010 爆炸性環境 第4部分：由本質安全型“i”保護的設備
GB 12476.1-2000 可燃性粉塵環境用電氣設備 第1部分：用外殼和限制表面溫度保護的電器設備 第1節：電氣設備的技術要求
本儀表外殼防護設計上符合：GB 4208-2008 外殼防護等級(IP代碼)
1.2原理
射頻導納物位控制技術是一種從電容式物位控制技術發展起來的，防掛料(傳感器粘附之物料稱為掛料)性能更好、工作更可靠、測量更準確、適用性更廣的物位控制技術，“射頻導納”中“導納”的含義為電學中阻抗的倒數，它由阻性成份、容性成份、感性成份綜合而成，而“射頻”即高頻，所以射頻導納技術可以理解為用高頻電流測量導納的方法。
點位射頻導納技術與電容技術的重要區別是采用了三端技術和測量參量的多樣性。電子單元中心端測量信號與同軸電纜中心線連接，然后連接到傳感器中心端上。同時同軸電纜屏蔽層懸浮在一個幅度非常小又非常穩定的，但與測量信號等電位、同相位、同頻率、但又沒有直接電氣關系即互相隔離的電平上，其效果相當于，測量信號經過一個增益為“1”、驅動能力很強的同相放大器，輸出與同軸電纜屏蔽層相連，然后再連到傳感器的屏蔽層上。地線是電纜中另一條獨立的導線。由于同軸電纜的中心線與外層屏蔽存在上述關系，所以二者之間沒有電位差，也就沒有電流流過，即沒有電流從中心線漏出來，相當于二者之間沒有電容或電容等于零。因此電纜的溫度效應，安裝電容等也就不會產生影響。
對于傳感器上的粘附物料稱為掛料影響問題，采用一種新的傳感器結構，五層同心結構，見圖1.2傳感器結構：最里層是中心探桿，中間是屏蔽層，最外面是接地的安裝螺紋，用絕緣層將其分別隔離起來。與同軸電纜的情況是一樣的，中心探桿與屏蔽層之間沒有電勢差，即使傳感器上掛料阻抗較小，也不會有電流流過，電子儀器測量的僅僅是從傳感器中心到對面罐壁(地)的電流，因為屏蔽層能阻礙電流沿傳感器返回流向容器壁，因而對地電流只能經傳感器末端通過被測物料到對面容器壁。即UA=UB , IAB=(UA-UB)×YL=0。見圖1.3測量的等效示意圖。雖然屏蔽層與容器壁之間存在電勢差，兩者之間有電流流過，但該電流不被測量，不影響測量結果。這樣就將測量端保護起來，不受掛料的影響。只有容器中的物料確實上升接觸到中心探桿時，通過被測物料，中心探桿與地之間才能形成被測電流，儀器檢測到該電流，產生有效輸出信號。
射頻導納技術由于引入了除電容以外的測量參量，尤其是電阻參量，使得儀表測量信號信噪比上升，大幅度地提高了儀表的分辨力、準確性和可靠性;測量參量的多樣性也有力地拓展了儀表的可靠應用領域。
第二章 性能指標
2.1系統性能指標
測量設備等級：CAT II級，瞬態額定電壓2500V,不能用于CAT I、CAT II級以外的級別
輸出：DPDT繼電器(雙刀雙擲)和報警燈輸出
觸點容量：250VAC：1A有感，3A無感
供電：通用電源30～265VAC, 50/60Hz和21～35VDC自動適應
耗散功率：2W
分辨率：0.2pF或更小
設定點精度：<1mm(0.04″) 或0.5pF(導電物料); <20mm(0.79″)或0.5pF (絕緣物料)
負載電阻：中心端到屏蔽端之間500Ω，屏蔽端到地之間50Ω
報警方式：可現場設置為HLFS(高位報警及其故障保險方式)或LLFS(低位報警及其故障保險方式)
報警燈輸出：紅燈-物位報警;綠燈-物位正常;黃燈-系統故障報警
環境溫度：T5:-40 ～+70℃(-40～158℉);T6:-40 ～+60℃(-40～140℉)(介質溫度對環境溫度的影響不能超過儀表對環境溫度的要求)
儲存溫度：-40～+85℃(-40～185℉)
報警響應時間：<0.5秒
報警恢復延時：2～25秒連續可調
安全柵：內置限流、三重限壓防護安全柵
靜電火花防護(對傳感器)：抗浪涌沖擊1KV,抗靜電4KV/8KV
射頻防護(內置濾波器)：整機通過空間10V/m電磁場和 3V/m電磁場注入電流實驗
探頭長度：0.25m(9.8″)和0.5m(19.7″)(標準)
0.1m(3.9″)～20m(787.4″)(可選)
電纜長度：5m(19.7″)(標準)，0.1(3.9″)～50m(1968.5″)(可選)>50m(1968.5″)~100m(3937″)(向廠家咨詢)
電氣接口：雙M20×1.5(可選3/4″NPT)
過程連接：NPT螺紋安裝(標準, 可選BSPT)，法蘭安裝(可選)
外殼材料：壓鑄鋁環氧噴涂
外殼防護：符合IP67防護標準
防爆區域等級：Ex d ia[ia Ga] IIC T5/T6 Gb
認證：PCEC/NEPSI 其它認證情況請咨詢廠家
1.2 探頭指標
第四章 安裝
4.1拆箱
小心打開包裝箱并除去包裝箱內的填充物，仔細核對裝箱單上的所有項目，包括儀表型號、電子單元和探頭的系列號、安裝附件、說明書等，若發現有錯誤、缺貨或破損的現象，請立即與我公司或當?shù)卮砺?lián)系。包裝箱不回收。
4.2安裝要求
產品的安裝、使用和維護應同時遵守產品安裝調試使用說明書、GB50257《電氣裝置安裝工程爆炸和火災危險環境電氣裝置施工及驗收規范》、GB3836.15《爆炸性氣體環境用電氣設備 第15部分：危險場所電氣安裝(煤礦除外)》及GB3836.13《爆炸性氣體環境用電氣設備 第13部分：爆炸性氣體環境用電氣設備的檢修》的有關規定。
儀表安裝時應盡可能遠離振動源、高溫環境、腐蝕性空氣及任何可能造成機械損壞的場合。如果不能滿足要求，請將儀表換成分體型。環境溫度應在：T5:-40 ～+70℃(-40～158℉);T6:-40 ～+60℃(-40～140℉)(介質溫度對環境溫度的影響不能超過儀表對環境溫度的要求)之間。
儀表安裝區域要求有避雷裝置，以防雷擊。
禁止在儀表機殼內采用單組份常溫硫化密封劑，該物質經常含有乙酸，將會腐蝕電子元件。應采用特殊的雙組份密封劑(非腐蝕性)。
儀表外殼設有接地端子，用戶在安裝使用時應可靠接地。用于非金屬罐時, 現場應提供標準地, 不可接至動力地上。
電氣接口需配用符合GB4208標準要求的防護等級為IP65的電纜密封接頭, 保證可靠密封,以免進水或其它腐蝕性氣體造成儀表電子單元損壞。
禁止拆卸傳感器或擰松密封螺母,避免造成探頭泄露。
傳感器安裝應避開料流或進/出料口, 如無其它安裝位置, 需加裝防護罩或隔板。
安裝螺紋或法蘭應與容器連接牢固, 可靠密封, 電器接觸良好。除連接處外, 傳感器其它部分不應與容器接觸, 以保證良好絕緣。
傳感器水平安裝時, 應略向下傾斜，傾斜角度以10～20°為宜。
硬桿傳感器安裝時要考慮安裝空間, 距罐壁至少100mm。纜式傳感器安裝后要拉直,距罐壁至少300mm, 避免對地短路。
待測容器內部有攪拌、氣流、料流波動較大的場合, 除應避免傳感器的直接機械損傷外，還應考慮傳感器材料的長時間疲勞等間接機械損傷, 因此推薦加裝傳感器的中間支撐和底部地錨固定等保護措施。請注意, 支撐與地錨應與傳感器絕緣, 絕緣材料應選用絕緣強度高、硬度不高、有潤滑功能不磨損傳感器的材料(如PTFE)。若非如此, 請考慮定期更換傳感器, 以免傳感器損壞, 造成連鎖損失。
大量程固體顆粒料測量時, 傳感器端部重錘應盡量高于料倉的錐角部分。 如需進入錐形部分，則進入部分最多不能大于料倉直徑的20%。
傳感器非作用段部分至少進入罐內50mm。纜式傳感器水平安裝時進入罐內的硬桿部分不得小于200mm,垂直安裝時進入罐內的硬桿部分不得小于100mm。
按隔爆標準安裝的儀表,電氣接口必須配用通過GB3836.1和GB3836.2防爆標準認證的隔爆型填料函或防爆鋼管密封接頭。
24VDC電源紋波不得大于100mV。
儀表連接電纜應符合IEC60245/60227標準要求。推薦使用鎧裝屏蔽3芯電纜，電纜外徑不大于12mm，線纜導體材質為銅，導體截面積在0.13-2.1mm2(AWG14-26) ，線纜絕緣強度1500V, 不可長距離無屏蔽與交流電源電纜并行。
現場使用和維護時必須遵守“嚴禁帶電開蓋”的原則, 推薦斷電10分鐘后再操作。
4.6傳感器接線
在危險環境中打開儀表防爆殼體之前，一定要確認儀表已斷電，并且繼電器接線端已斷電10分鐘以上!!
整體型系統傳感器與電子單元的接線已由廠家接好。如需重新接線，請參見圖4.5整體接線圖。整體線所有的圓口接線端均接至傳感器接線端;開口端接至電子單元接線端。請確保整體線的屏蔽端(紅色)接電子單元的屏蔽端(標記DSH)，中心端(藍色)接電子單元的中心端(標記CW)，因采用金屬底座，電子單元地線可不接。傳感器端整體線的中心端(藍色)接傳感器中心探桿，屏蔽端(紅色)接傳感器屏蔽層。
分體線接線法見圖4.6分體接線圖。端子接法與整體線一樣。
4.7繼電器接線
在危險環境中打開儀表防爆殼體之前，一定要確信儀表已斷電，并且繼電器接線端已斷電10分鐘以上!!在繼電器接線之前，一定要確認電源線未供電并且繼電器接線端已斷電!!
在危險環境中每一與防爆外殼相連的接線必須配有一經認證過的密封配件即隔爆型填料函或防爆鋼管密封接頭。
繼電器具有雙刀雙擲(DPDT)輸出，繼電器僅作為一個開關，不能直接帶動較大功率設備。所有控制信號均由電子單元正面右上部的端子排輸出。圖4.7繼電器觸點圖。
繼電器接線方法：
1、 擰開殼體上蓋，將信號引線穿過隔爆填料函或防爆鋼管密封接頭從右側進線口伸入殼體。
2、 取下單元上的護線盒。(注意保存好取下的2枚螺釘)
3、 將引線接于單元上部的相應的接線端子中，并確認無誤。
4、 將護線盒安回原位。
5、 調節引線長度至適當尺寸，將隔爆型填料函或防爆鋼管密封接頭擰緊。
6、 將殼體上蓋擰緊。
儀表采用常規邏輯方式，紅燈亮時，繼電器處于失電狀態(復位)，通常此狀態單元表示報警(在斷電時，繼電器也處于失電狀態，此時紅燈不亮)。
高位報警方式通常用于高位報警，正常時傳感器不接觸物料，即物位低于傳感器位置。
低位報警方式通常用于低位報警，正常時傳感器接觸物料，即物位高于傳感器位置。
如圖4.8正常工作時繼電器觸點位置示意圖。有時高低位報警方式也用于現場選擇是常開報警，還是常閉報警。但是不推薦這樣使用，因為這樣失去了故障保險功能。
關于故障保險，當儀表出現意外故障(例如：掉電、屏蔽端對地短路)時，設定在高位故障報警時變送器發出高位報警信號。設定在低位故障報警時變送器發出低位報警信號。這就意味著儀表在斷電時處于報警狀態。
儀表標簽所示繼電器觸點位置為儀表輸出正常狀態時(綠燈)的繼電器觸點位置。
注：并不存在絕對的故障保險，本產品故障保險設計只含蓋大部分重要參數。
4.8電源接線
在打開儀表防爆殼體之前，一定要確信電源線未供電，并且繼電器接線端已斷電10分鐘以上!!在電源接線之前，一定要確信電源線未供電并且繼電器接線端已斷電!!
在危險環境中每一與防爆外殼相連的接線必須配有一經認證過的密封配件即隔爆型填料函或防爆鋼管密封接頭。
所有電源接線均接至電子單元正面左側的端子板上。如圖4.7電源及繼電器觸點圖。
電源線接線方法：
1、 擰開殼體上蓋，將電源線穿過隔爆型填料函或防爆鋼管密封接頭從左側進線口伸入殼體。
2、 取下單元上的護線盒。(注意保存好取下的2枚螺釘)
3、 將引線接于單元上部的相應的接線端子中，并確認無誤。
4、 將護線盒安回原位。
5、 調節電源線長度至適當尺寸，將隔爆型填料函或防爆鋼管密封接頭擰緊。
6、 將殼體上蓋擰緊。
第五章 功能設置
5.1工作點設置
如圖4.7電源及繼電器觸點圖，其中“SETPOINT”電位器是工作點設置電位器，它用于調節電子單元繼電器動作的位置，順時針旋轉電位器，繼電器工作點升高，逆時針旋轉電位器，繼電器工作點降低。LED綠燈亮意味電子單元繼電器得電，表示處于正常狀態，而LED紅燈亮意味電子單元繼電器失電復位，表示處于報警狀態。
5.2高低位報警方式設置
高低位報警方式表示是物料高于設定點報警還是低于設定點報警。高位報警方式(HLFS)意味著繼電器在物料高于設定點時報警。低位報警方式(LLFS)意味著繼電器在物料低于設定點報警。當訂貨時，儀器同時按用戶要求設置高低位報警方式，(如無特殊要求，一般設為HLFS)。高低位報警方式也可在現場在儀器電子單元頂面故障保險方式選擇端口(撥動開關第1位)，選擇開關位置進行設置。圖5.1高低位報警方式
5.3延時方式設置
延時調節在電子單元的頂面“TIME DELAY”。有一個電位器，此電位器為延時調節。順時針方向旋轉電位器調節鈕可延長延時時間。延時功能只對電子單元由報警狀態向正常狀態轉變的過程有效，即電子單元總是第一時間輸出報警信號，與延時設置無關。
無延時功能的電子單元此電位器無效。
5.4 量程設置
量程設置在絕大多數情況下，撥至第2檔，出廠設置也在此位置。
量程設置在電子單元的頂面的“RANGE”處，撥動開關的第2、3、4位，測量不同傳感器長度量程和不同絕緣程度物料或不同導電性能的物料時，將不同檔位的撥動開關撥至上方，其余2個開關撥至下方。
物料導電性能與檔位關系：
第2檔：傳感器長度小于300mm或極高度絕緣物料，例如：塑料粉末或泡末塑料顆粒;
第3檔：傳感器長度小于3000mm或測量一般絕緣物料及導電物料;
第4檔：傳感器長度大于3000mm或測量半導體物料或導電物料;
第六章 調試
在危險環境中打開儀表防爆殼體之前，一定要確信儀表已斷電并且繼電器接線端已斷電10分鐘以上!!
6.1啟動
在加電前，仔細檢查電源接線。詳見4.10節，調試過程中需打開儀表外殼。此時儀表帶電一定要注意人身安全。并且繼電器接線端要求斷電!!
當完成標定后，必須重新將外殼裝好。在危險環境中每一與防爆外殼相連的接線必須配有一經認證過的密封配件即隔爆型填料函或防爆鋼管密封接頭。
6.2出廠標定
所有FT8012產品，廠家均設置為適用于測量導電物料水溶液，因而若用于這類場合中，則不需再進行標定。
若標定被破壞，請重新標定，如果是絕緣物料，請參 圖6.1絕緣物料的標定1照6.3進行標定，如果是導電物料，請參照6.4進行標定。
6.3絕緣物料標定(此標定以高位報警方式為例)
A.確定物料在傳感器之下，即未接觸物料
B.將設定點電位器逆時針旋轉到終點
C.順時針調節該旋鈕至繼電器恰好動作(即LED綠燈亮),見圖6.1絕緣物料的標定1
D.升高物位令其覆蓋傳感器。見圖6.2絕緣物料的標定2 (此時LED紅燈亮)。
E.時刻注意調節工具的位置
F.緩慢地順時針調節旋鈕，直至繼電器再次動作(即LED綠燈亮)或順時針擰到終點。記下所擰圈數。
圖6.2絕緣物料的標定2
G. 逆時針調節旋鈕，調節圈數為剛才記下圈數的一半。
H. 標定完成。對于再標定來講，所記下的1/2的圈數為“預負載”。
注意：若傳感器接觸物料與未接觸物料之間所對應的調節圈數少于1圈，請向我公司咨詢。
6.4導電物料的標定(此標定以高位報警方式為例)
A. 確定物料在傳感器之下，即未接觸物料。見圖6.1絕緣物料的標定1。
B. 將設定點電位器逆時針旋轉到終點。
C. 順時針調節該旋鈕至繼電器恰好動作。 (即LED綠燈亮)。
D.緩慢地順時針調節旋鈕2～5圈，如果物料導電程度良好則多旋幾圈。像水類導電物料，則可直接將電位器旋轉到頭。
6.5預標定(或稱空倉標定)(此標定以高位報警方式為例)
A. 確定物料安裝傳感器的容器為空，且傳感器安裝無誤。
B. 將設定點電位器逆時針旋轉到終點。
C. 順時針調節該旋鈕至繼電器恰好動作。 (即LED綠燈亮)。
D.緩慢地順時針調節旋鈕3/4圈，這個3/4圈稱為預負載，如果物料絕緣強度很高，可以為1/2圈，一般絕緣強度為3/4圈，物料導電程度良好則多旋幾圈。
第七章 故障排除
7.1概述
FT8012儀器是數年免維護式設計，一般無需定期或計劃性維修。該系列產品無需特別要求備用配件。但若應用場合極為苛刻，為避免儀器損壞造成不便您最好有一臺備用的電子單元。損壞的單元應回廠進行修理。
儀器均是精心制造出來的且經過嚴格的質量檢驗。即使如此，任何儀器都有可能出現錯誤，豐富的工程經驗告訴我們，欲避免由于一臺或幾臺設備不能工作而致使危險情況發生，一個完全獨立的備用系統是必不可少的。
若您的儀器發生故障時，可將整個系統拆成部件來進行檢查，下述故障排除步驟適用于FT8012物位計。若無法找出確切的故障所在，請與當?shù)卮砺?lián)系或直接與我們直接聯系。
在危險環境中打開儀表防爆殼體之前，一定要確信儀表已斷電并且繼電器接線端已斷電10分鐘以上!!
7.2電子單元的檢查
在進行電子單元的檢查的時候，因檢查需通電，一定要注意人身安全，并且繼電器接線端要求斷電!!
A. 見圖7.1電子單元的檢查，斷開傳感器與電子單元的接線，將藍色端及紅色端分別從中心端及屏蔽端斷開。但電源線不要斷開。
B. 在中心端與地端接入1～10pF間的電容。
C. 從設定點旋鈕逆時針到頭位置開始,用標定螺絲刀緩慢順時針調節至繼電器動作。
D. 由該點逆時針旋轉，直至繼電器再次動作。注意一下繼電器兩次動作間，電位器所差的圈數，若圈數小于1/4圈，則儀器工作正常。
若儀器工作不正常，請向我公司服務部門咨詢。
7.3傳感器的檢查
A. 斷開傳感器端屏蔽端(紅色)及中心端(藍色)，見圖7.1電子單元的檢查。
B. 若傳感器上有掛料，用萬用表歐姆檔測量下列阻值：見圖7.2 傳感器的檢查
中心端與屏蔽端的阻值
屏蔽端與地端的阻值
用萬用表直流電壓檔測量下列電壓：
中心端與屏蔽端的電壓值
屏蔽端與地端的電壓值
C. 步驟B中的阻值應大于以下值：
中心端與屏蔽端 500Ω
屏蔽端與地端 150Ω
步驟B中的電壓值應小于以下值：
中心端與屏蔽端 100mV
屏蔽端與地端 200mV
D. 如果阻值小于這兩值或電壓值大于這兩值，請清除傳感器上的掛料，重復B操作。
E. 當傳感器上無掛料時,用萬用表歐姆檔測量下列阻值：
中心端與屏蔽端的阻值
屏蔽端與地端的阻值
用萬用表直流電壓檔測量下列電壓：
中心端與屏蔽端的電壓值
屏蔽端與地端的電壓值
F. 若上述阻值二值均小于1MΩ或電壓值大于200mV，請與我們聯系
7.4繼電器回路的檢查
在進行繼電器回路的檢查的時候，因檢查需通電，一定要注意人身安全!!
A. 繼電器回路由兩組接線端子排、雙刀雙擲繼電器組成。
B. 按5.1節所述調節儀器。
C. 背景噪音不太大時，繼電器動作時會聽到“卡塔”的聲音，用歐姆表檢查繼電器觸點是否動作。
D. 調試的困難往往是由于繼電器端子與報警器或盤柜上的其他設備錯誤連接造成的，請按圖4.8檢查繼電器接線，確認儀器工作時所用的圖5.2中所示的高低位報警方式位置正確。
7.5連接電纜的檢查
將電纜從單元和探頭上取下，用萬用表歐姆檔測量下列阻值，確定是否與括號內阻值一樣。
見圖7.3整體線外形圖，圖7.4分體線外形圖
整體線測量：
兩個藍色叉子間電阻值(小于2歐姆)
兩個紅色叉子間電阻值(小于2歐姆)
藍色叉子和紅色叉子間阻值(大于100M)
分體電纜測量
兩個藍色叉子間電阻值(小于10歐姆)
兩個紅色叉子間電阻值(小于10歐姆)
兩個綠色叉子間電阻值(小于10歐姆)
三種顏色叉子間阻值(大于100M)
7.6其它故障的排除
注：解決方法中帶“*”的表示只能由廠家或代理商完成。
7.7廠家支持
如果您的產品出現故障按《FT8012產品使用說明書》中故障排除方法仍不能解決問題時：
1.請直接與當?shù)卮砩袒驑I(yè)務主管聯系
2.直接與本公司服務部聯系，電話：(86-22-)58627156
3.請將下列信息傳真至本公司服務部，傳真：(86-22-)58627155
訂單號： 儀表序列號：
傳感元件序列號和長度： 電纜長度(分體)：
介質： 溫度： 壓力： 攪拌：
主要故障描述：
故障檢查方法：
7.8設備返修
為了給用戶提供更好的服務，本公司所售出的任何一臺儀表都可以進行返修，返修前必須得到本公司確認(測量有毒、有害介質的設備，恕不接受返修)，并得到返修允許號，任何返修的設備必須包括上述及以下的信息：
返修允許號：
返修原因：
聯系人：
裝運目的地地址：
為了方便維修后設備返回貴處，你必須在維修中附有一張購貨憑證，如您的設備在保修期內，可不用付維修費。請在返修時提前付運費。
本公司為提高維修速度，通常采用換貨的方式，若您仍想要您原來的設備，請在返修單上注明“不要換貨”;通常公司庫存標準電子單元。
返修設備請寄回以下地址：
公司名稱：天津菲特測控儀器有限公司
公司地址：天津市南開區梓苑路13號1號樓D單元1層
郵政編碼：300384
7.9現場服務
本公司服務人員可為您提供儀表調試、故障排除及儀表人員培訓，計時收費。詳情請與本公司服務部聯系。
